Le capteur de rayonnement pyranomètre est un dispositif de surveillance conçu pour mesurer avec précision les niveaux de rayonnement solaire. En tant que composant essentiel de la recherche météorologique et climatologique, ce capteur joue un rôle central dans l'analyse du bilan énergétique de notre planète. Équipé d'une technologie de pointe, le capteur pyranomètre quantifie avec précision l'irradiance solaire hémisphérique totale en capturant à la fois le rayonnement direct et diffus. Sa construction robuste assure une durabilité à long terme même dans des conditions environnementales difficiles, ce qui le rend adapté à diverses applications telles que les stations météorologiques, les installations d'énergie solaire et les systèmes de surveillance agricole. Grâce à sa sensibilité élevée et à son faible décalage thermique, ce capteur de rayonnement fournit des mesures fiables qui sont essentielles pour comprendre les modèles climatiques et optimiser les sources d'énergie renouvelables. Le capteur de rayonnement pyranomètre est en effet un outil indispensable au service des scientifiques, des chercheurs et des ingénieurs dans leur quête de solutions durables tout en démêlant les mystères de notre monde en constante évolution.

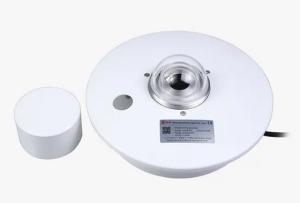

Le pyranomètre RK200-03 est fabriqué selon le principe de la thermopile ; les éléments de détection sont constitués de thermopiles enroulées et plaquées avec plusieurs contacts.

• Sa surface est recouverte d'un revêtement noir à haut taux d'absorption.
• Les contacts chauds sur la surface des capteurs, tandis que la jonction froide est située à l'intérieur du corps, la différence de température entre la jonction chaude et froide génère une force électromotrice, l'effet thermoélectrique est proportionnel au rayonnement solaire.
• Afin de réduire l'effet de la température ambiante, un circuit de compensation de température a été conçu ici pour réduire les effets sur les propriétés des produits.

Caractéristiques principales

• Conforme à la norme WMO
• Adapté aux environnements difficiles
• Avec bulle horizontale
• Haute sensibilité
• Verre à double transmission
• Fenêtre déshydratante visuelle
• Installation facile

Applications

• Énergie solaire et production d'énergie photovoltaïque
• Surveillance de l'agriculture et de la foresterie
• Surveillance de la croissance des cultures
• Écotourisme
• Stations météorologiques

Spécifications techniques

• Plage spectrale : 300-3200 nm
• Alimentation : 12-24VDC
• Plage : 0-2000W/m2
• Sortie : RS485
• Sensibilité : 7-14 UV/w/m^-2
• Résistance interne : 350 Ω
• Non-linéarité (Précision) : < ± 2%
• Angle de mesure : Angle solide 2π
• Temps de réponse : ≤ 20s(99%)
• Dérive du zéro (dérive de température : 5k/h) : ± 5 W/m²
• Stabilité : ± 2%/an
• Correction du cosinus : ≤ ± 7% (angle d'élévation solaire=10°)
• Température Effet : ± 2% (-1 °C-+40 °C)
• Température de fonctionnement : -40 °C-+80 °C
• Intervalle de recalibrage : 2 ans
• Déshydratant : Déshydratant en gel de silice
• Longueur câble : 3 mètres
• Poids : 2,5 kg
• Emballage : Boîte à instruments en alliage d'aluminium
• Dimension : Ø 185 x 120mm
• Support d'installation (en option) : Support horizontal ou support d'angle réglable
• Indice de protection : IP65
• Conditions de stockage : 10 °C-60 °C @ 20 %-90 %HR

Montage et entretien

• Le capteur doit être installé à l'air libre sans aucun écran au-dessus de la surface de détection.
• Le connecteur du capteur doit être orienté vers le nord, fixez-le une fois la position horizontale bien réglée.
• Vérifiez régulièrement le couvercle du filtre et assurez-vous qu'il est propre.
• Ne retirez pas ou ne desserrez pas le couvercle du filtre, sinon la précision sera affectée.
• Assurez-vous que le dessiccateur est sec. (Si la couleur du dessiccateur passe du bleu au rouge ou au blanc, il doit être remplacé, il est recommandé de remplacer le dessiccateur tous les 6 mois.)
• Le couvercle de protection n'est pas nécessaire en cas de pluies générales, mais en cas de fortes pluies prolongées ou de grêle, il est recommandé d'installer le couvercle de protection.
• Il est recommandé de réétalonner la sensibilité après deux ans d'utilisation.

Photo(s) non contractuelle(s)

Poids	5 Kg
Volume	0,03 m³   (30000 cm³)
Largeur	0,3 m   (30 cm)
Longueur	0,4 m   (40 cm)
Hauteur	0,25 m   (25 cm)

Les dimensions, le poids et le volume sont bruts (emballage inclus)
