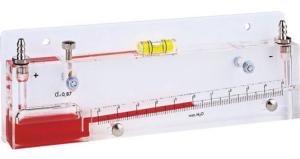

Les manomètres à colonne de liquide inclinée de la gamme TX sont destinés aux mesures de faibles variations de pression, dépression, pression différentielle.
Ces appareils sont particulièrement recommandés pour les mesures de surpression et dépression des salles blanches, blocs opératoires, laboratoires, locaux stériles, flux laminaires...

Le plus de la gamme

• Échelle à zéro central
• Possibilité de mesurer une pression positive ou négative
• Grande sensibilité de mesure
• Gammes de très basses pressions
• Ajustement du zéro par déplacement de la réglette mobile
• Niveau à bulle intégré pour le réglage de l'horizontalité
• Livrés avec un support PVC blanc, 2 vis et 2 chevilles de fixation, 2 raccords 487 et un flacon de liquide manométrique AWS 10

Caractéristiques techniques

• Etendue de mesure : 2,5 - 0 - 2,5 mm CE ou 25 - 0 - 25 PA
• Echelle de sensibilité : 20 mm (pour 1 m CEou 10 PA)
• Résolution: 0,1 mm CE ou 1 Pa
• Dimensions (LxPxH) : 184 x 30 x 80 mm
• Poids 340 g
• Température d'utilisation conseillée : de +5°C à +30°C
• Température d'utilisation possible : de -30°C à +60°C
• Pression statique maximum : 6 bar
• Corps du manomètre : Altuglas transparent de 20 mm d'épaisseur
• Colonne de liquide : Ø 4 mm forée dans la masse
• Réglette graduée : Altuglas transparent. Section 20 X 2 mm
• Réglage point zéro : mise à l'horizontale par niveau à bulle incorporé et vis de réglage moletée en laiton nickelé
• Installation : mise à l'horizontale par niveau à bulle incorporé et vis de réglage moletée en laiton nickelé, course verticale 12 mm
• Liquide manométrique : huile AWS 10 rouge, densité 0,87 à 15°C
• Capacité de réservoir : 20 mL
• Raccordement : tube de cristal semi-rigide Ø 5 X 8 mm, sur raccords cannelés en laiton nickelé Ø 6,2 mm, filetage 1/8 gaz
• Fixation murale : avec ou sans support PVC blanc

Mise en service

1. Fixer le manomètre sur un mur ou une paroi verticale avec 2 vis et 2 chevilles Ø 5 X 25 mm maximum (fournies).
2. Régler l'horizontalité à l'aide du niveau à bulle incorporé et de la vis de réglage moletée.
3. Dévisser le raccord situé sur le réservoir et verser lentement le liquide manométrique jusqu'au point zéro de la graduation.
4. Remonter le raccord (serrage ferme mais modéré).
5. Raccorder le manomètre avec un tube cristal Ø 5 X 8 mm (non fourni), à la source de pression ou de dépression à contrôler.

Remarques

• Pour une mesure de pression : brancher le tube cristal sur le raccord de gauche (+)
• Pour une mesure de dépression : brancher le tube cristal sur le raccord de droite (-)
• Pour une pression différentielle : brancher sur le raccord de gauche (+) la pression la plus forte et sur le raccord de droite (-) la pression la plus faible

Entretien

• Les manomètres TX ne nécessitent aucun entretien particulier, il est simplement recommandé de changer une fois par an le liquide manométrique.

Conditionnement : unitaire.

Photo(s) non contractuelle(s)

Poids	0,7 Kg   (700 g)
Volume	0,0001 m³   (100 cm³)
Largeur	0,1 m   (10 cm)
Longueur	0,2 m   (20 cm)
Hauteur	0,05 m   (5 cm)

Les dimensions, le poids et le volume sont bruts (emballage inclus)
