Les principes de la détection

Le détecteur photoélectrique se compose essentiellement de :

• Un émetteur de lumière : c'est un composant électronique semi-conducteur, appelé diode électroluminescente, qui émet de la lumière lorsqu’il est traversé par un courant électrique. Cette lumière peut être visible ou invisible selon la longueur d’onde d’émission
• Un récepteur sensible à la quantité de lumière reçue (phototransistor).
• Il y a détection quand la cible pénètre dans le faisceau lumineux émis par le détecteur et modifie suffisamment la quantité de lumière reçue par le récepteur pour provoquer un changement d’état de la sortie.

Le spectre lumineux

Selon les modèles de détecteurs et les impératifs applicatifs, l’émission se fait en lumière non visible infrarouge (cas le plus courant) ou ultraviolet (détection de matériaux luminescents) mais aussi en lumière visible rouge ou verte (lecteurs de repères...) et laser rouge (grande portée et petite focale).

Modulation

• La très grande rapidité de réponse des DEL permet d'insensibiliser le système à la lumière ambiante.
• Le courant traversant la DEL est modulé de façon à obtenir une émission lumineuse pulsée. Ainsi seul le signal pulsé sera utilisé par le phototransistor et traité pour commander la charge

Données techniques principales

• Gamme de produit : Telemecanique Photoelectric sensors XU
• Type de capteur électronique : détecteur photo-électrique polarisé
• Nom du capteur : XUB
• Forme du capteur : cylindrique M18
• Système de détection : multimode
• Matière : plastique
• Type de visée : axial
• Type de signal de sortie : numérique
• Type de circuit d'alimentation : CC
• Mode de raccordement : 3 fils
• Type de sortie logique : PNP
• Sortie logique : 1 "O" ou 1 "F" programmable
• Raccordement électrique : 1 connecteur mâle M12, 4 broches
• Émission :
  • Infrarouge réflexion directe
  • Infrarouge mode réflexion directe avec suppression de l'arrière-plan
  • Infrarouge barrière lumineuse
  • RED réflex polarisé
• Portée nominale :
  • 3 M réflex polarisé réflecteur XUZC50 requis
  • 20 M barrière lumineuse émetteur XUB0AKSNM12T requis
  • 0,12 M mode réflexion directe avec suppression de l'arrière-plan
  • 0,3 m réflexion directe

Données complémentaires

• Matière du coffret : PBT
• Matière de la lentille : PMMA
• Portée maximale :
  • 0,12 M mode réflexion directe avec suppression de l'arrière-plan
  • 0,4 M réflexion directe
  • 30 M barrière lumineuse
  • 4,5 m réflex polarisé
• Type de sortie : statique
• État LED :
  • 1 LED (vert) pour alimentation
  • 1 LED (rouge) pour instabilité
  • 1 LED (jaune) pour état sortie
• [Us] tension d'alimentation : 12...24 V CC avec protection contre l'inversion de polarité
• Limites de la tension d'alimentation : 10...36 V CC
• Pouvoir de commutation en mA : < 100 mA (protection contre les surcharges et court-circuits)
• Fréquence de commutation : < 250 Hz
• Chute de tension maximale : <1,5 V (régime fermé)
• Consommation électrique : 35 mA sans charge
• Retard à la disponibilité maxi : 200 ms
• Retard réponse maximal : 2 ms
• Retard récupération maxi : 2 ms
• Réglage : auto-apprentissage
• Diamètre : 18 mm
• Longueur : 78 mm
• Poids du produit : 0,045 kg

Environnement

• Certifications du produit : CSA / UL / CE
• Température de l'air ambiant en fonctionnement : -25...55 °C
• Température ambiante de stockage : -40...70 °C
• Tenue aux vibrations : 7 gn, amplitude = +/-1,5 mm (f = 10...55 Hz) se conformer à CEI 60068-2-6
• Tenue aux chocs mécaniques : 30 gn (durée = 11 ms) se conformer à CEI 60068-2-27
• Degré de protection IP :
  • Double isolation IP65 se conformer à CEI 60529
  • Double isolation IP67 se conformer à CEI 60529
  • IP69K à double isolation se conformer à DIN 40050

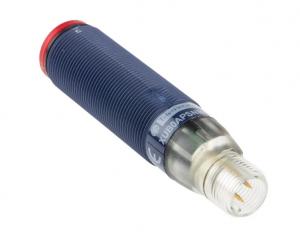

Photos non contractuelles

Poids	0,043 Kg   (43 g)
Volume	0,0004 m³   (400 cm³)
Largeur	0,07 m   (7 cm)
Longueur	0,1 m   (10 cm)
Hauteur	0,05 m   (5 cm)

Les dimensions, le poids et le volume sont bruts (emballage inclus)
