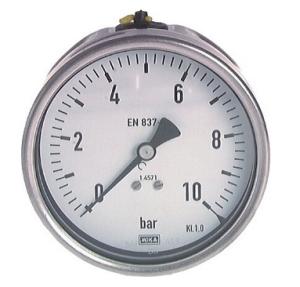

Manomètre à tube manométrique, acier inox pour l'industrie du process, version standard, diam. 63 [2 ½"]

Applications

• Pour fluides gazeux et liquides agressifs qui ne sont pas hautement visqueux ou cristallisants, également dans des environnements agressifs
• Industries chimiques et pétrochimiques , industries du pétrole et du gaz, production d'énergie, et aussi technologie de l'eau et du traitement de l'eau
• Construction de machines et construction d'installations

Particularités

• Excellente stabilité du cycle de charge et résistance aux chocs
• Avec boîtier rempli de liquide (type 233,50) pour applications avec charges de pression dynamiques élevées et vibrations
• Entièrement fabriqué en acier inox
• Échelles de mesure de 0 ... 0,6 à 0 … 1 600 bar [0 … 10 à 0 … 20 000 psi]
• Le QR code sur le cadran permet d'accéder à des informations spécifiques à l'instrument

Description

• Ce manomètre à tube manométrique de haute qualité est conçu spécialement pour les industries de process.
• L'utilisation de matériaux en acier inox haute qualité et la conception robuste du manomètre destinent cet appareil à des applications dans les industries chimiques et les industries d'ingénierie de process. L'instrument convient donc pour des fluides liquides et gazeux, ainsi que dans des environnements agressifs.
• Les échelles de 0 ... 0,6 à 0 ... 1 600 bar [0 ... 10 à 0 ... 20 000 psi] garantissent les plages de mesure requises pour une grande variété d'applications.
• WIKA fabrique et qualifie le manomètre en conformité avec les normes EN 837-1 et ASME B40.100. Comme fonction de sécurité, cet instrument est muni d'un évent de sécurité avec obturateur éjectable à l'arrière du boîtier. En cas de défaillance, la surpression peut s'échapper à cet endroit.
• Le modèle 233.50 avec boîtier rempli de liquide est adapté aux charges de pression dynamiques élevées et aux vibrations.
• Le QR code sur le cadran permet de récupérer facilement et à long terme des informations spécifiques à l'instrument, telles que le numéro de série, le numéro de commande, les certificats et d'autres données relatives au produit.

Spécifications techniques communes selon les modèles

• Informations de base :
  • Normes : EN 837-1 / ASME B40.100
  • Diamètre :
    • Ø 63 mm [2 ½"]
    • Ø 100 mm [4"]
    • Ø 160 mm [6"]
  • Position du raccord :
    • Plongeur vertical (radial)
    • Raccord arrière excentré
    • Raccord arrière centré (uniquement pour diamètre 63 [2 ½"])
  • Voyant : Verre de sécurité feuilleté (diamètre 63 [2 ½"] : polycarbonate)
  • Boîtier
    • Exécution :
    • Niveau de sécurité "S1" selon EN 837-1
    • Avec évent de sécurité à la circonférence du boîtier, à 12 heures (diamètre 63 [2 ½"]) et à l’arrière du boîtier (diamètres 100 [4"] et 160 [6"])
    • Echelles de mesure ≤ 0 ... 16 bar [≤ 0 ... 300 psi] avec vanne de compensation pour la mise à l’atmosphère et resceller le boîtier
    • Matériau :
      • Acier inox 1.4301 (304)
      • Acier inox 1.4571 (316Ti)
  • Joint : Lunette à baïonnette, acier inox
  • Installation :
    • Sans
    • Collerette avant, acier inox
    • Collerette arrière, acier inox, poli
    • Lunette triangulaire avec potence de fixation, acier inox poli
    • Collerette arrière, acier inox
  • Remplissage de boîtier (type 233.50) :
    • Sans
    • Glycérine
    • Mélange glycérine-eau pour diamètres 100 [4"] et 160 [6"] avec échelle de mesure
      • ≤ 0 ... 2,5 bar [≤ 0 ... 40 psi] ou pour diamètre 63 [2 ½"] avec échelle de mesure
      • ≤ 0 ... 4 bar [≤ 0 ... 60 psi]
    • Huile silicone
  • Mouvement :
    • Acier inox
    • Acier inox 1.4404 (316L)
    • Version everlast®
• Elément de mesure :
  • Type d’élément de mesure : Tube manométrique, type C ou type hélicoïdal
  • Matériau : Acier inox 1.4404 (316L)
  • Etanchéité aux fuites :
    • Test à l’hélium, taux de fuite : < 5∙10-3 mbar l/s
    • Test à l’hélium, taux de fuite : < 1∙10-6 mbar l/s
• Caractéristiques de précision :
  • Classe de précision
    • Diam. 63 [2 ½"] :
      • EN 837-1 Classe 1,6
      • ASME B40.100 : ± 2 % │ ± 1 % │ ± 2 % de l’intervalle de mesure (grade A)
    • Diam. 100 [4"] et 160 [6"] :
      • EN 837-1 Classe 1,0
      • ASME B40.100 : ± 1 % de l’intervalle de mesure (grade 1A)
  • Erreur de température : En cas d’écart par rapport aux conditions de référence sur le système de mesure : ≤ ±0,4 % par 10 °C [≤ ±0,4 % par 18 °F] de la valeur pleine échelle
  • Conditions de référence : Température ambiante +20 °C [+68 °F]
• Echelles de mesure :
  • Unité :
    • bar
    • psi
    • kg/cm²
    • kPa
    • MPa
  • Surpression admissible accrue :
    • Sans
    • 2 fois
    • 3 fois
    • 4 fois
    • 5 fois
    • La possibilité de choix dépend de l’échelle de mesure et du diamètre
  • Tenue au vide :
    • Sans
    • Tenue au vide jusqu’à -1 bar
  • Cadran :
    • Couleur de l’échelle : Noir
    • Matériau : Aluminium
    • Echelle spéciale :
      • Sans
      • Avec échelle de température pour fluide frigorigène, par exemple pour NH3 : R 717
      • Autres échelles ou cadrans spécifiques au client, par exemple avec marque rouge, arcs circulaires ou secteurs circulaires, sur demande
  • Aiguille :
    • Aiguille de l’instrument : Aluminium, noir
    • Aiguille repère/aiguille suiveuse :
    • Sans
    • Aiguille repère rouge sur le cadran, fixe
    • Aiguille repère rouge sur le voyant, réglable
    • Aiguille repère sur la lunette baïonnette, réglable
    • Aiguille suiveuse rouge sur le voyant, réglable
  • Butée d’aiguille :
    • Sans
    • Au point zéro (seulement pour diamètre 63 [2 ½"])
    • A 6 heures (seulement pour diamètres 100 [4"], 160 [6"])
• Raccord process
  • Normes :
    • EN 837-1
    • ISO 7
    • ANSI/B1.20.1
  • Taille
    • EN 837-1 :
      • G _1/8 B, filetage mâle
      • G ¼ B, filetage mâle
      • G ½ B, filetage mâle
      • M12 x 1,5, filetage mâle
      • M20 x 1,5, filetage mâle
    • ISO 7 :
      • R ¼, filetage mâle
      • R ½, filetage mâle
    • ANSI/B1.20.1 :
      • ¼ NPT, filetage mâle
      • ½ NPT, filetage mâle
  • Vis frein :
    • Sans
    • Ø 0,6 mm [0,024"], acier inox
    • Ø 0,3 mm [0,012"], acier inox
  • Matériau (en contact avec le fluide) :
    • Raccord process Acier inox 1.4404 (316L)
    • Pressostat à tube manométrique Acier inox 1.4404 (316L)
• Conditions de fonctionnement :
  • Température du fluide :
    • Instruments non remplis : -40 ... +200 °C [-40 ... +392 °F]
    • Instruments avec remplissage de glycérine : -20 ... +100 °C [-4 ... +212 °F]
    • Instruments avec remplissage à l’huile  de silicone : -40 ... +100 °C [-40 ... +212 °F]
  • Température ambiante :
    • Instruments non remplis ou avec remplissage à l’huile de silicone : -40 ... +60 °C [-40 ... +140 °F]
    • Instruments avec remplissage de glycérine : -20 ... +60 °C [-4 ... +140 °F]
  • Limite de pression :
    • Diam. 63 [2 ½"] :
      • Charge statique : 3/4 x valeur pleine échelle
      • Charge dynamique : 2/3 x valeur pleine échelle
      • Momentanément : Valeur pleine échelle
    • Diam. 100 [4"] & 160 [6"] :
      • Charge statique : Valeur pleine échelle
      • Charge dynamique : 0,9 x valeur pleine échelle
      • Momentanément : 1,3 x valeur pleine échelle
  • Indice de protection selon CEI/EN 60529 :
    • IP65
    • IP66 (sélectionnable uniquement pour des échelles de mesures ≥ 0 ... 20 bar [0 ... 400 psi])

Spécifications techniques : Manomètre avec raccord clamp vertical DN38

• Diamètre : Ø 63 mm [2 ½"]
• Position du raccord : Arrière centré
• Voyant : Verre de sécurité feuilleté (diamètre 63 [2 ½"] : polycarbonate)
• Matériau boîtier : Acier inox 1.4301 (304)
• Remplissage de boîtier (type 233.50) : Glycérine
• Indice de protection : IP 65
• Mouvement : Acier inox
• Elément de mesure : Tube manométrique
• Matériau : Acier inox 1.4404 (316L)
• Classe de précision : EN 837-1 Classe 1,6
• Etendue de mesure : 0 à 10 bar
• Aiguille micrométrique
• Butée d’aiguille : Au point zéro (seulement pour diamètre 63 [2 ½"])
• Montage séparateur relatif (1 séparateur)
• Spécification du montage séparateur côté "+": Montage direct
• Liquide de remplissage: KN92 huile min. médicinale ; pour applications agro/pharma ; FDA, USP, EP
• Température process min.: + 10°C
• Température process max.: + 80°C ; max. +130°C pour stérilisation (SIP)
• Température ambiante min au niveau de l'instrument: + 10°C
• Température ambiante max au niveau de l'instrument: + 40°C
• Séparateur pour applications sanitaires/hygiéniques
• Exécution du raccord process: Clamp selon ISO 2852
• Raccord process: DN 38 (tuyauterie Øext. 38.0 x Ep. 1.2)
• Norme de tuyauterie: dimensions tuyauterie selon ISO 2037 ou BS 4825 partie 1
• Matériau partie supérieure / matériau corps principal: acier inox 1.4435 (316L)
• Matériau de membrane: Acier inox 1.4435 (316L)
• Rugosité de la surface (hors cordon de soudure): Ra ≤ 0,76 µm
• Diamètre clamp: 50.5 mm

Conditionnement : unitaire.

Photo(s) non contractuelle(s)
